ユーロライン

オシャレで経済的。
個人の邸宅やマンションの駐車場、エントランス、通路に…

スタイリッシュなデザインで、ガレージやテラス、駐車場、
歩行者用通路にも最適な「ユーロライン」。
チャンネルはACO独自のポリマーコンクリート製で、
ご要望に応じてプラスチック製タイプもご用意可能です。
様々な現場に対応できる豊富なグレーチングも魅力。
一部にスプリングロックを採用。
もちろん乗用車の乗り入れも可能です。

EASY SETTING

ワンタッチでセットできるグレーチング
（ヒールセーフ・格子タイプ）
STYLYSH DESIGN

景観にこだわりたい場所で
選ばれる
スタイリッシュなデザイン
VARIATION

豊富な素材・デザイン
バリエーションから
選べるグレーチング
LOW COST

クオリティとコストを両立
とっても経済的

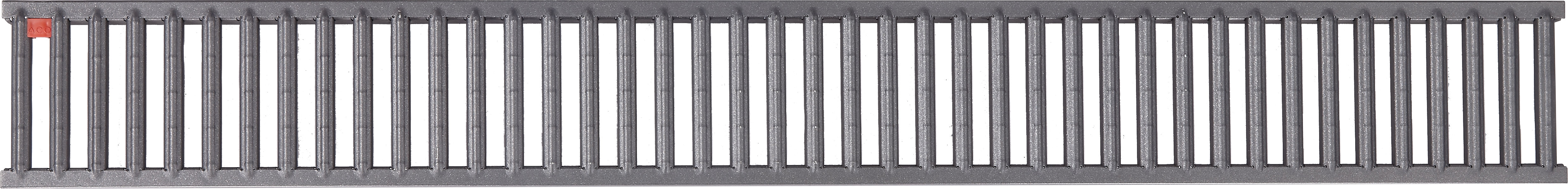

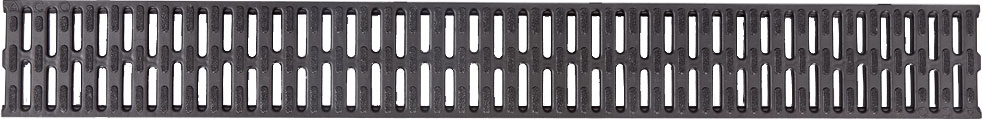

ユーロライン対応グレーチング一覧

生活を彩るスタイリッシュなグレーチングの豊富なバリエーション。
どの素材、どのデザインを選ぶか…。ACOユーロラインの楽しみの一つです。

プラスチック滑り止め処理タイプ No. 319250

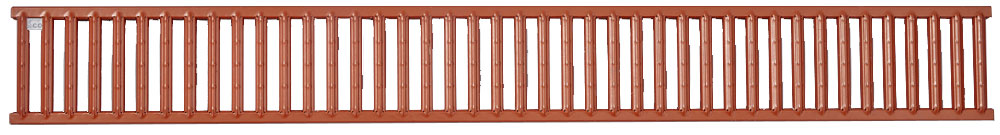

亜鉛メッキテラコッタパウダーコーティング No. 310305

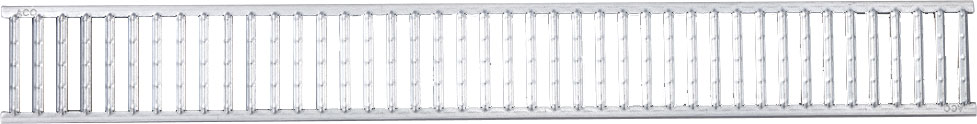

亜鉛メッキ No. 38516

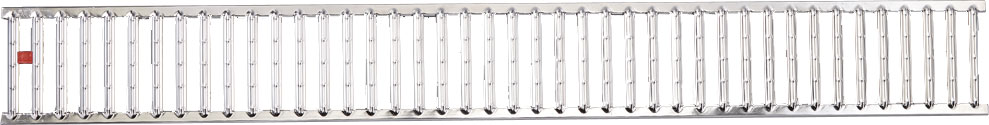

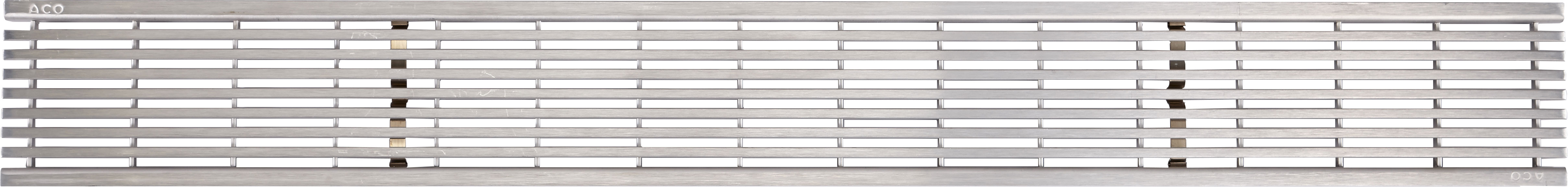

SUS 電解研磨タイプ No. 310312

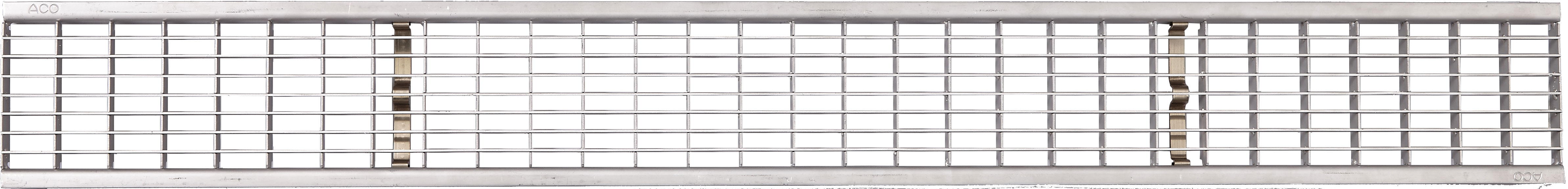

SUS 格子タイプ ※No. 31307
ヒールセーフ SUS ※No. 10323
亜鉛メッキ無煙炭パウダーコーティング No. 310310

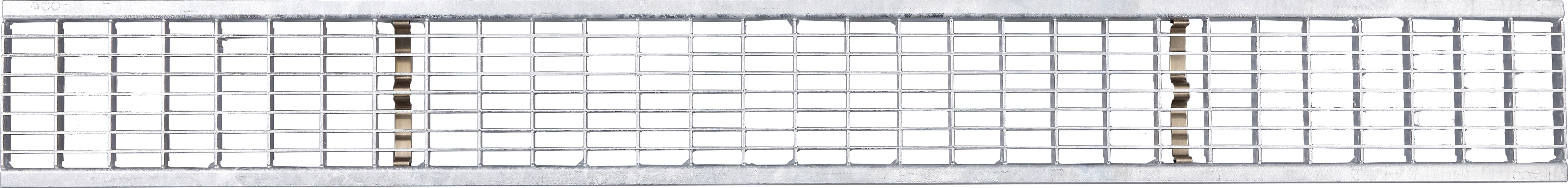

亜鉛メッキ格子タイプ ※No. 310312

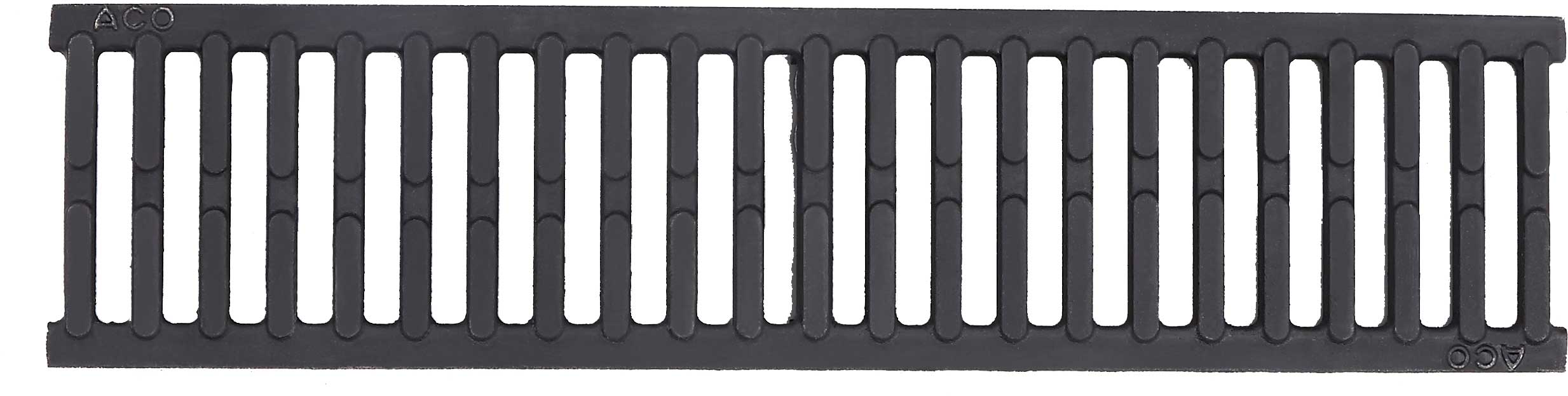

鋳鉄タイプ No. 31309
※ はスプリングロックを採用。ワンタッチで蓋が閉まります。
施工場所に応じて50cmタイプと100cmタイプがございます。
[グレーチング寸法：長さ 1,000mm / 500mm 幅 118mm]

ユーロラインについてよくあるご質問

Q. チャンネルの素材「ポリマーコンクリート」とは何ですか？

ポリエステル（またはビニルエステル、エポキシ）と骨材（砕石、砂利、砂、フィラー材）からなる素材です。
従来のコンクリートの概念を打ち破った画期的な素材で、ACO製品最大の特徴とも言えます。
既存製品の半分の軽さで4倍の強度を実現し、水理効率も大幅に向上。
主流製品の重量は、平均20kg。
運搬やレイアウトが容易で、コストと工期の大幅削減が可能です。
ポリマーコンクリートについて詳しくはこちらのページで詳しくご紹介しています。

Q. 施工断面はどのようになっているのですか？

下記画像と動画をご参照ください。

Q. どのように施工するのか、イメージがわかないのですが。

動画をご用意しております。ぜひこちらをご参照ください。

ACOドレインの据え付け

ACOドレインは、オス・メス式のジョイント工法で施工がスピーディに！
工期は半分以下、必要人員も0.5人分削減可能です。

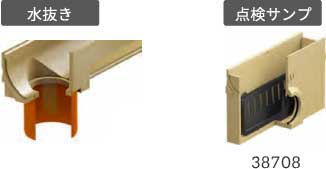

サンプとACOドレインの接合

ACOドレインには、プラスチック製パケットがチャンネル内のゴミをキャッチする、
「サンプユニット」を設置することができます。
ドレインとサンプの接合もとても簡単。
サンプに付属のゴム板をカッターでカットし、ドレインを据え付けるだけです。

サンプとACOドレインの90°接合

サンプに対して90°にドレインを接合することもできます。
サンプのサイドをカッターで切り込み、ドレインを据え付ければOK。

サンプへのパイプの取り付け(ボトム穴を利用する場合)

パイプは90°にも、斜めにも取り付け可能です。
100φVUを使用する場合は、ゴムリングを外してからシーリングモルタルで補強を行ってください。
(75φVUの使用をおすすめ致します。)

サンプへのパイプの取り付け(任意の高さを設定する場合)

パイプの取り付けは、ボトム穴部分だけでなく任意の高さも設定可能です。
任意の高さを設定する場合、両サイド利用可能です。

グレーチングの取り付け

グレーチングはワンタッチで簡単に取り付けできます。

グレーチングの取り外し

専用の器具を使い、簡単に取りはずしが可能です。

点検口へのブロックの設置

点検口には、チャンネルと同様、上部にブロックを設置できます。
上から見た際にチャンネルと一体化し、デザイン性も抜群です。

Q. メンテナンスはどのように行うのでしょうか。

通常のメンテナンスは、ホース等で水を流して頂くだけで結構です。
サンプ内パケットの泥は、ショベル等で定期的に取り除いてください。

Q. 化学薬品に対する耐久性はありますか？

ACO製品は、耐化学薬品についても優れた数値を示しています。
こちらから耐化学薬品性一覧表をご確認頂けます。

1960年代に初めて発売された製品は現在もなお、何ら問題なく使用されています。
またACO製品の主要素材であるポリマーコンクリートは、酸とアルカリの両方に対する耐性があります。
融雪剤や、防塵用剤の塩化カルシウム、塩化ナトリウムの影響を受けません。

Q. 製品はどこで生産されていますか？

主流製品はイギリス、ドイツを始めとするヨーロッパのACO自社工場にて、徹底した品質管理のもの生産されています。
ヨーロッパ基準の厳しい品質・安全テストをパスした製品は、さらに日本国内でも独自の品質検査を実施。
IS基準の3倍の強度が実証されています。
また、載荷試験、流量試験も国内で独自に行っています。
ACO製品の品質について詳しくはこちらもご覧ください。

※ブリックスロットなど一部の製品は、ACO社の許諾のもと、日本で生産しています。

Q. 詳しい製品カタログや、図面を送ってもらうことはできますか？

ユーロラインやその他のACO製品の資料はこちらからご請求ください。
またこちらからメールアドレスをご登録頂くと、
ユーロラインの図面データをダウンロードして頂けます。
ぜひご利用ください。

Q. 流量に対してドレインを選択することはできますか？

降雨強度・透水係数・面積・勾配等をお知らせ頂ければ、弊社で計算可能です。
詳細はお気軽にお問い合わせください。

Q. すべてグレーチングとチャンネル（排水溝）がセットになっているのですか？別売りは可能ですか？

基本的にはグレーチングとチャンネル（排水溝）セットでのご提供となります。
別売りをご希望の場合はお問い合わせください。

ユーロライン施工事例

南青山施工現場全体図

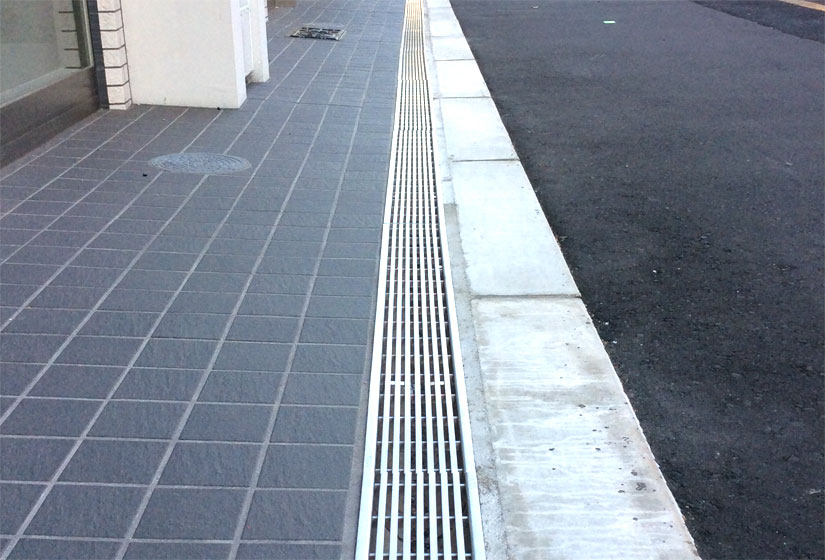

大阪市境川住宅施工箇所詳細

ユーロライン詳細データ

グレーチングの素材	ステンレス / プラスチック / SUS / ZAM / 亜鉛

グレーチングの寸法	長さ 1,000mm / 500mm (施行場所によってお選び頂けます) 幅 118mm

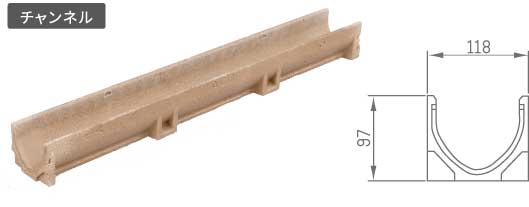

チャンネルの素材	ポリマーコンクリート / プラスチック　ポリマーコンクリートとは…？
