世界がACOを選ぶ、8つの理由

2分の1の軽さで4倍の強さ。ACOだけの画期的な新素材

従来のコンクリートの概念を覆す、”ポリマーコンクリート”をチャンネルに採用

ACOの製品はヨーロッパをはじめ、世界中で圧倒的なシェアを誇り、
さらに年々売上を拡大しつつあります。
このような圧倒的シェアを支える、最も大きな要因の一つが
「ポリマーコンクリート」というオリジナル素材。
ポリマーコンクリートは、ポリエステル(またはビニルエステル、エポキシ)と骨材(砕石、砂利、砂、フィラー材)からなり、
従来のコンクリートの概念を打ち破った画期的な素材です。
このポリマーコンクリートを製品に採用することで、他社には真似のできないさまざまなメリットが生まれたのです。

• コンクリート製チャンネルの半分の軽さを実現

  ほとんどの製品が45kg以下(主流は20kg)！
• 圧縮強度は従来品の4倍

  圧縮強度：90-100N / ㎟　たわみ強度：18-22N / ㎟
• 表面が超円滑なので、水理効率も大幅にUP
  Manningの粗度係数0.001
• 酸とアルカリの両方に対する耐性を発揮
• 融雪剤・防塵用剤の塩化カルシウム、塩化ナトリウムの影響を受けない
• 水分の吸収率が極端に低く、凍結・融解の繰り返しによる劣化も回避

ポリマーコンクリート製のACO製品は、
耐化学薬品についても
優れた数値を示しています。
1960年代に発売された製品は今もなお、
何ら問題なく使用されています。

耐化学薬品性一覧表はこちら

ACOポリマーコンクリートの物理的特性

	ポリマーコンクリート	従来のコンクリート
曲げ強度	18-25N / ㎜2	8N /
圧縮強度	90-100N / ㎜2	50N /
弾性係数	25-30N / ㎜2	37N /
比重	2.2kg / dm3	2.8kg / dm3
吸水性	重量の0.5%以下	重量の15%以下
マニング式による粗度係数	0.011s / ⅓	製造工法により異なる

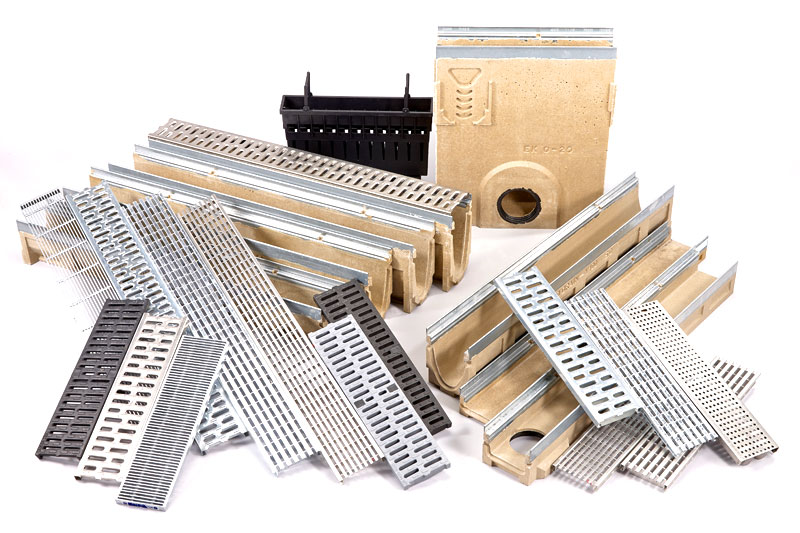

あらゆる排水ニーズに応える、豊富な製品バリエーション

現場のニーズに応じて選べる多彩な製品…。最適な排水システムを自在にカスタマイズOK！

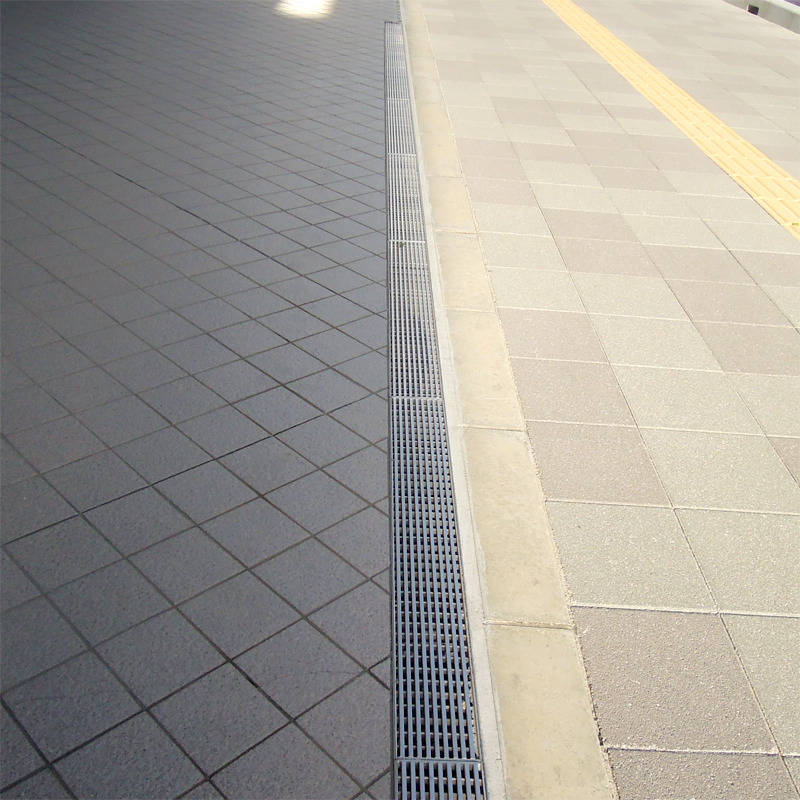

• 住宅から道路、競技場まで…。
  都市のあらゆるシーンにフィットする4つの製品バリエーション
  製品バリエーションを見る

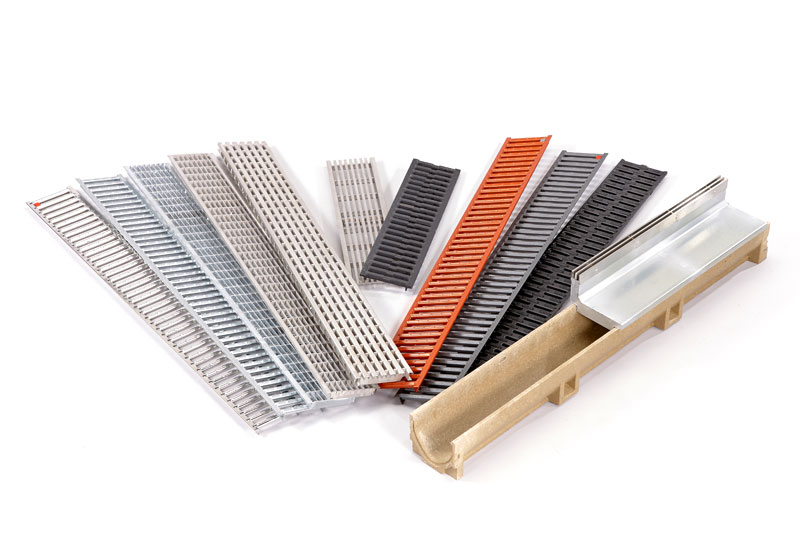

• 現場の荷重・景観に応じて選べるグレーチング
  豊富な素材と多彩なデザイン
  グレーチング一覧を見る
• 素材はもちろん、深さや幅も選べるオリジナルチャンネル。
  ACO独自の技術で勾配にも対応。

都市の排水と向き合い続けたACOにしか実現できない、独自システム

[スムーズな排水]×[景観と一体化するデザイン]を支える数々のアイディア

グレーチングとチャンネルの一体型システムで、トータルに排水を考えるACOドレイン。
さらに、多彩なアイディアで様々な現場のニーズに応えます。
スムーズな排水の実現はもちろん、景観・デザイン面、メンテナンス面など
あらゆる課題を解決する、ACOならではのオリジナリティあふれるシステム。
数々の実績に裏付けされたノウハウが、独創的なアイディアでここに集結されています。

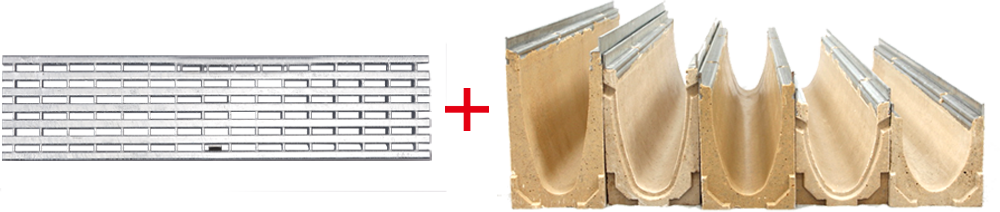

選べるグレーチング＋チャンネルの一体型システムで、トータルな排水環境を実現。

ワンタッチで蓋が開閉する

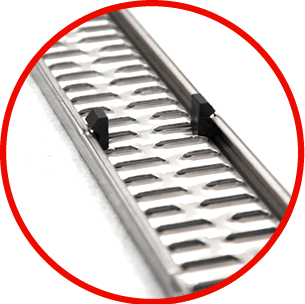

ドレインロック

美しいストレートラインを
確保する

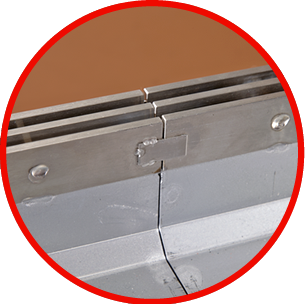

ジョイントガイド

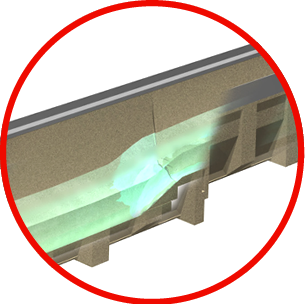

勾配のある現場でも
スムーズな水の流れを確保する
ステップコネクター

中2本のバーが開いて
メンテナンスが容易な
オープンタイプ

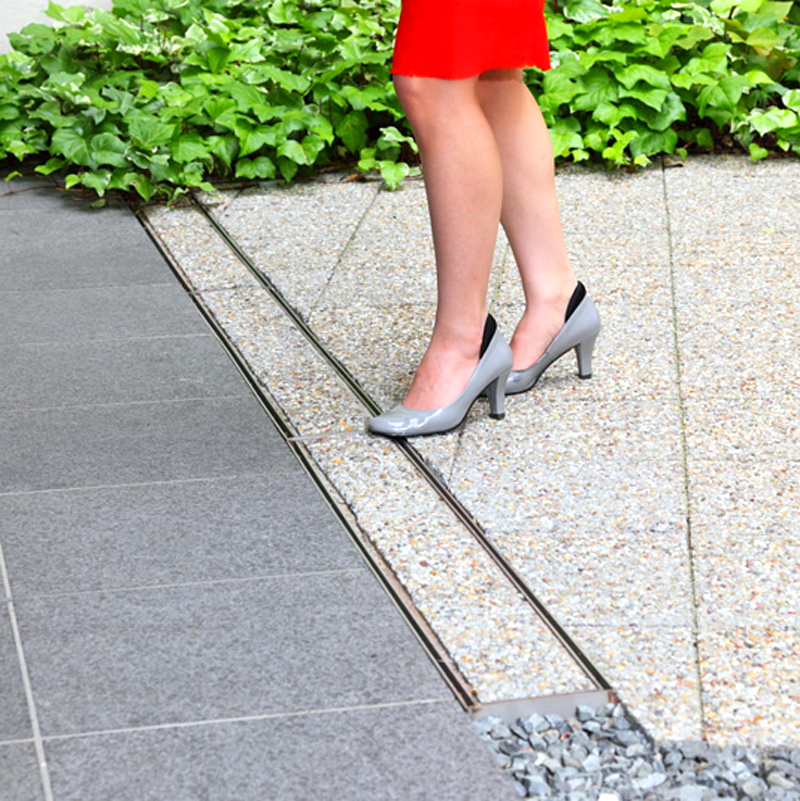

周囲の環境と一体化する、計算し尽されたデザイン

美しさにこだわるデザイナーからも
圧倒的な支持を集める、ACOドレイン

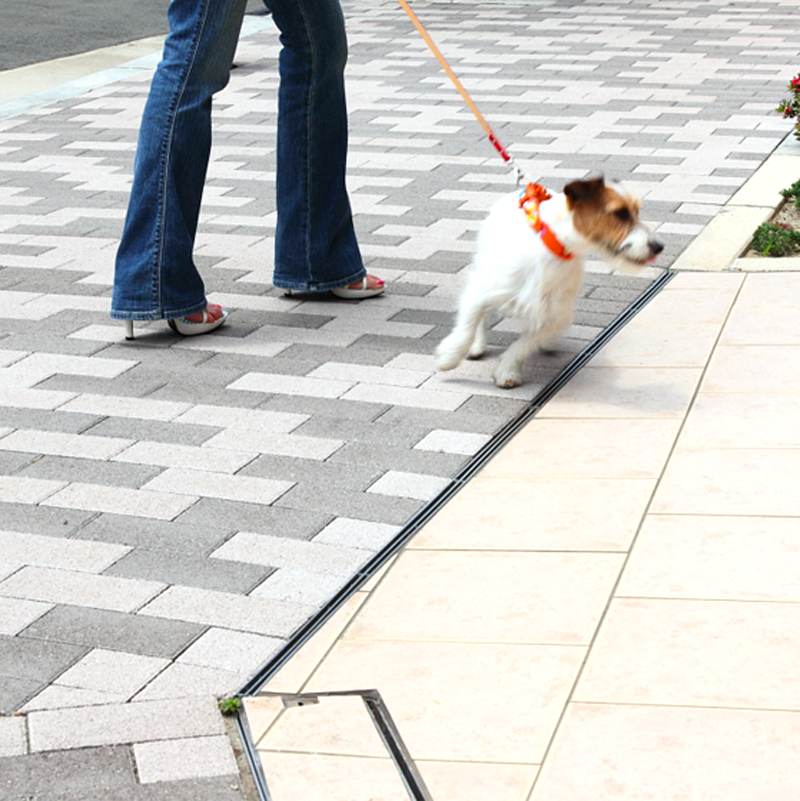

• 都市の景観を損ねないための、様々な工夫を凝らしたデザイン

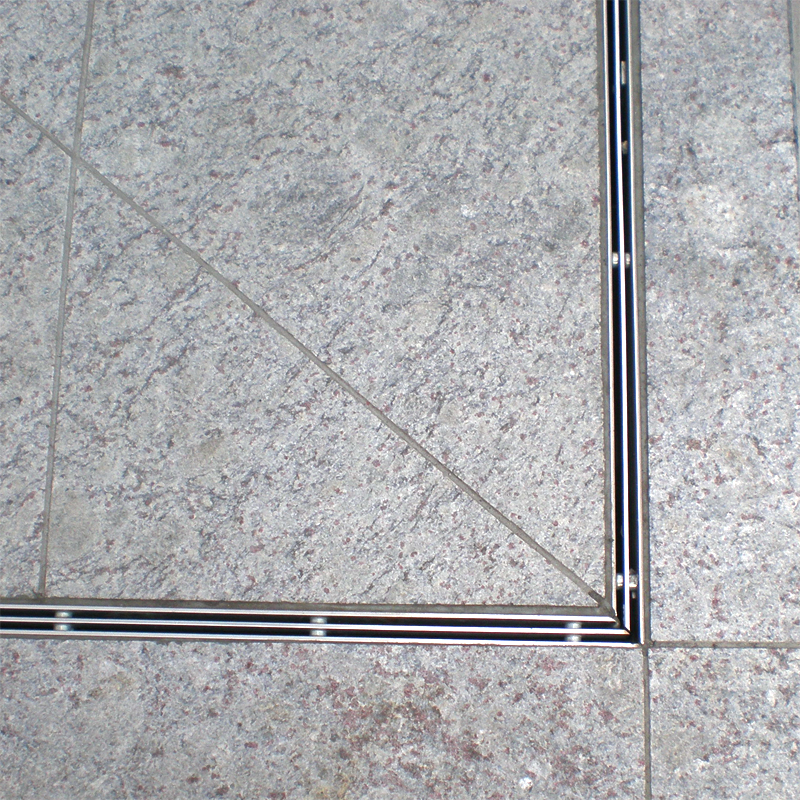

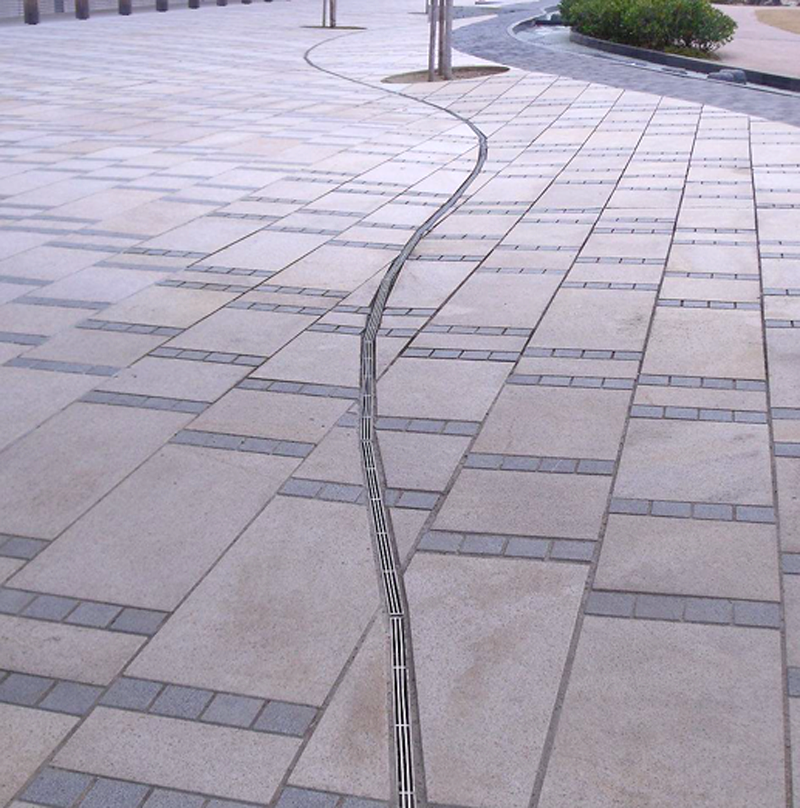

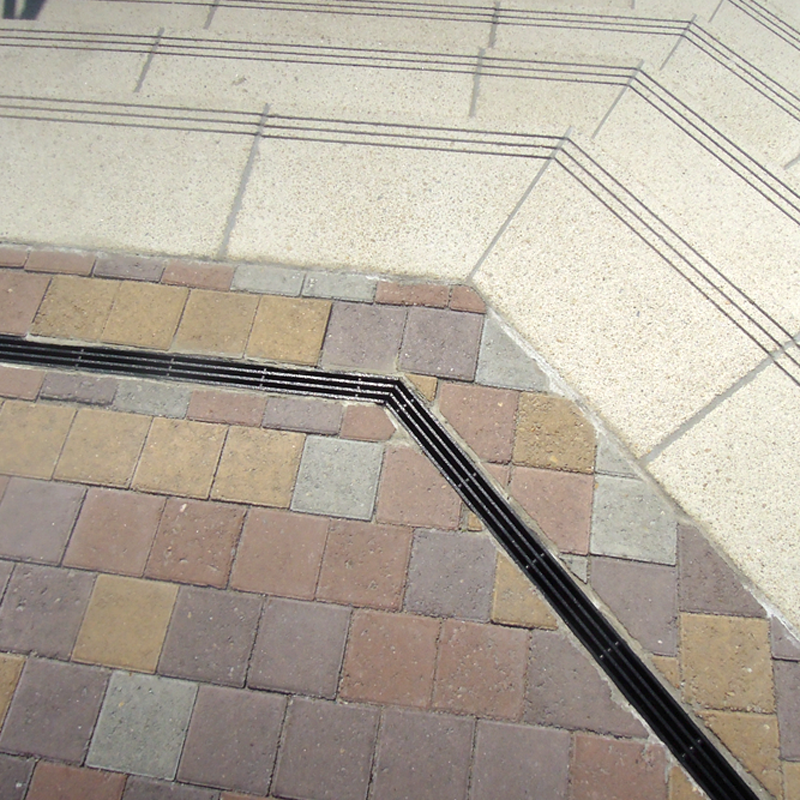

• まっすぐな直線も、滑らかな曲線も美しく表現
• 周囲の環境に応じてカラーが選べる、豊富なグレーチングラインナップ
• ヨーロッパで数々のデザイン・アワードを受賞

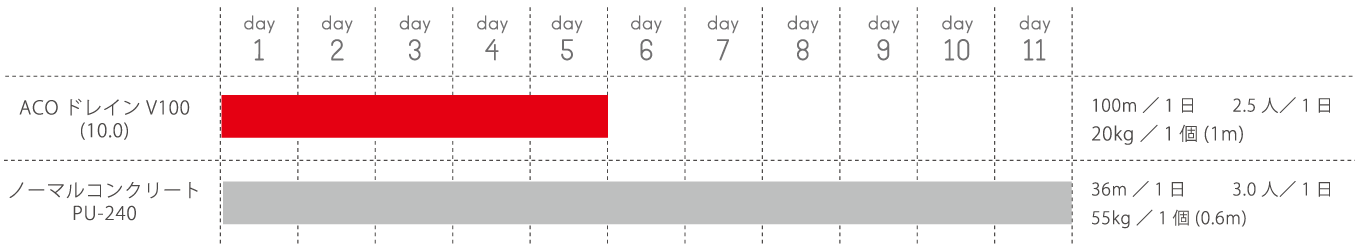

工期を大幅に短縮、さらにコストも削減

工期は半分以下、必要人員も0.5人分削減可能に！

ACO製品最大の特徴である、ポリマーコンクリート素材。
従来製品の半分以下という軽さが、運搬やレイアウトを容易にしました。

• 運搬・取り扱い・レイアウトにかかる時間と人員を大幅カット！
  ポリマーコンクリートが従来製品の半分以下の軽さを実現
• オス・メス式のジョイント工法で施工がスピーディに！
  施工方法を動画で詳しく見る
• 低コストが魅力のプラスチック製チャンネルもご用意
  プラスチック製の「ヘキサライン」について詳しく見る

ACO独自の工夫で、施工後のメンテナンスが容易に。

点検・清掃の手間を大幅に低減するユニークなアイディア

ワンタッチで蓋が閉まる
ドレインロック

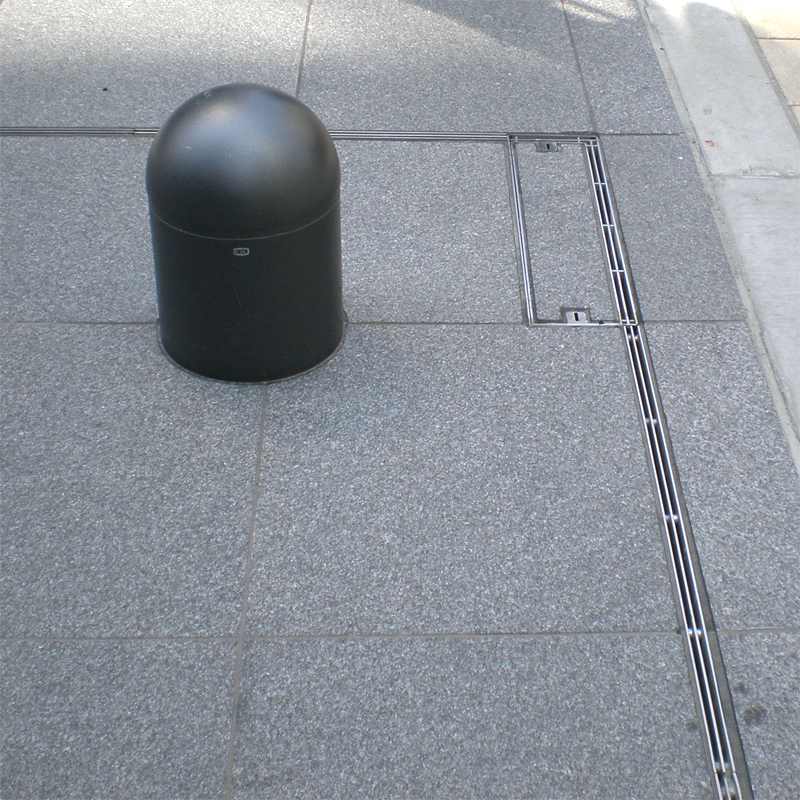

チャンネルと同じデザイン
10～20m間隔で設置できる
点検口

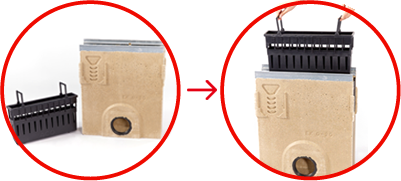

プラスチック製のパケットがチャンネル内のゴミをキャッチする
サンプユニット

EUの厳しい品質検査をクリアした、安心の製品

製品はすべてドイツ、イギリス、スイスの自社工場で一貫生産。
コスト優先の製品とは一線を画す、”品質第一”のポリシー…

• ドイツ・イギリスを始めとするヨーロッパの自社工場で、徹底した品質管理のもと生産。
• 専門の検査部門で繰り返される、厳しい品質テストをクリアした製品のみを出荷。
• 日本国内でも独自の品質検査を徹底
  JIS基準の3倍の強度を実証！
• 載荷試験、流量試験も国内で独自に実施

総施工距離40,000kmの実績。世界が認めた品質を日本でも。

- 信頼と品質の証 -

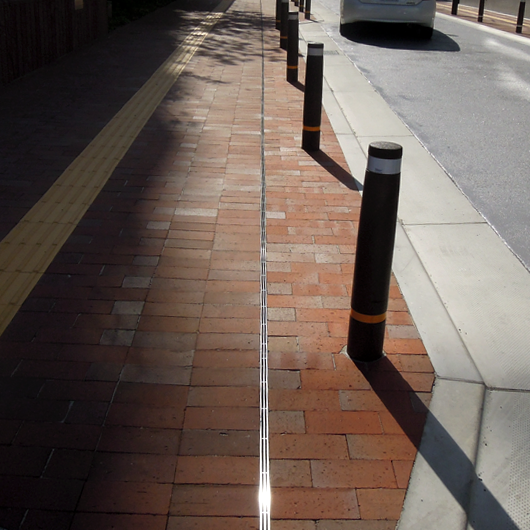

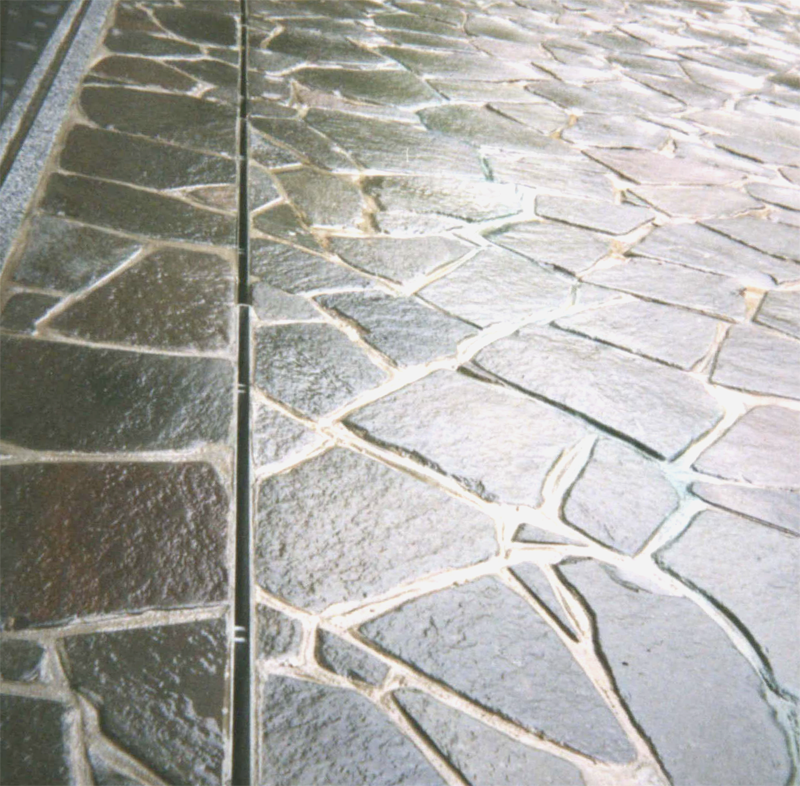

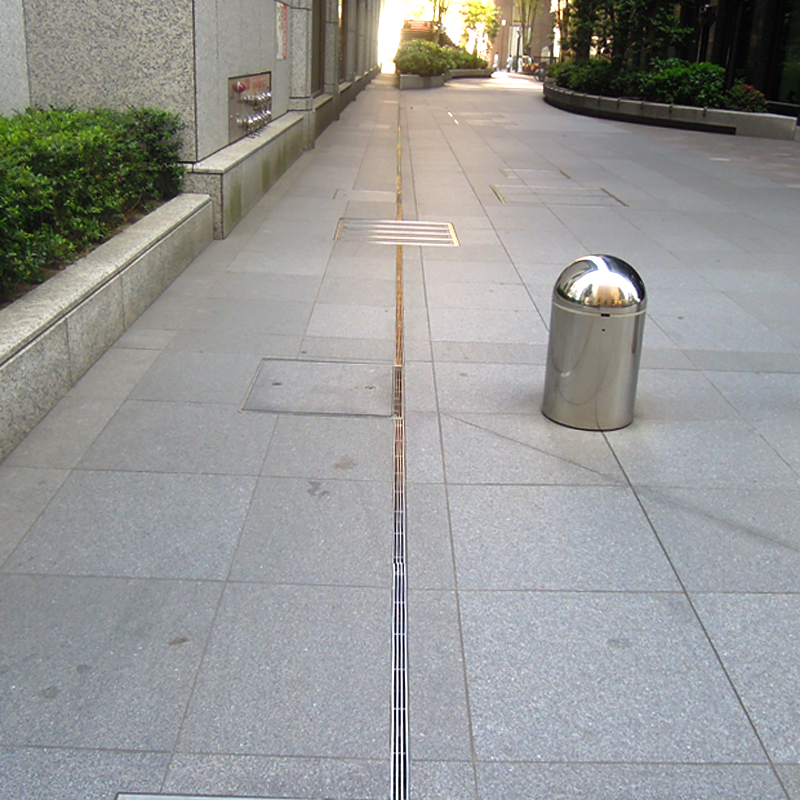

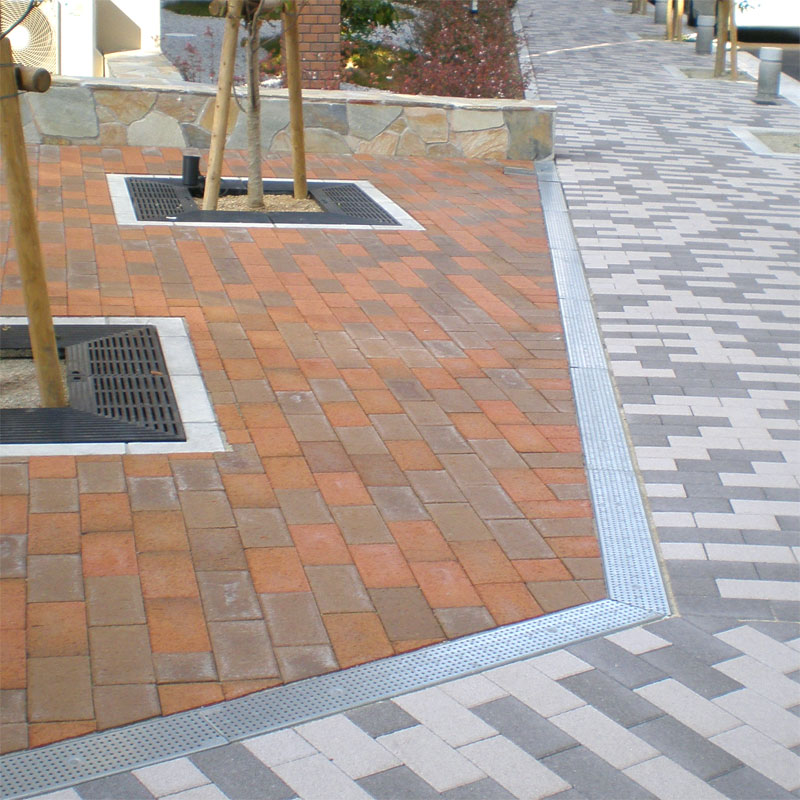

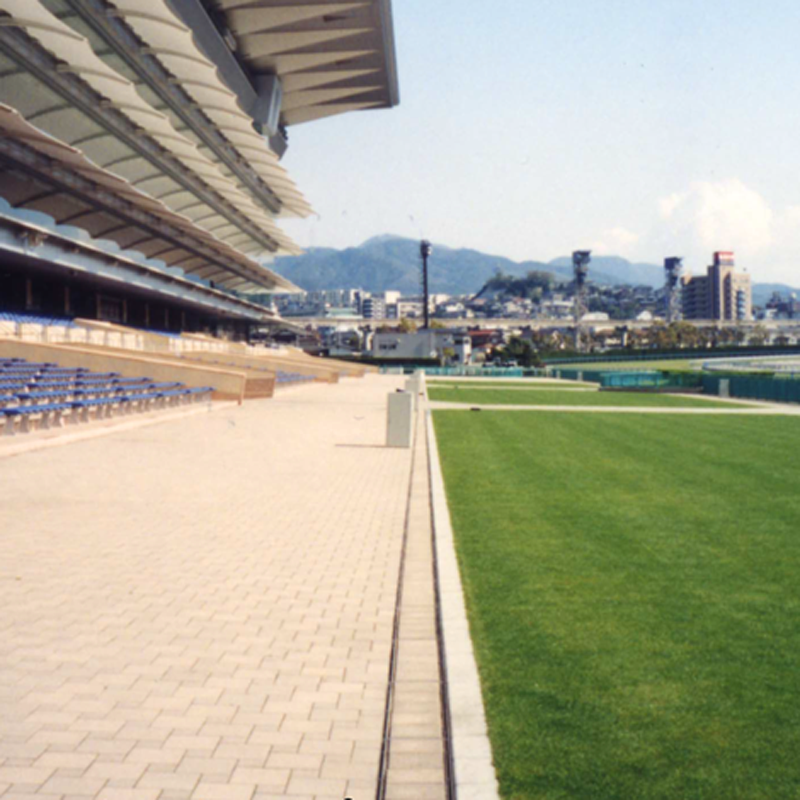

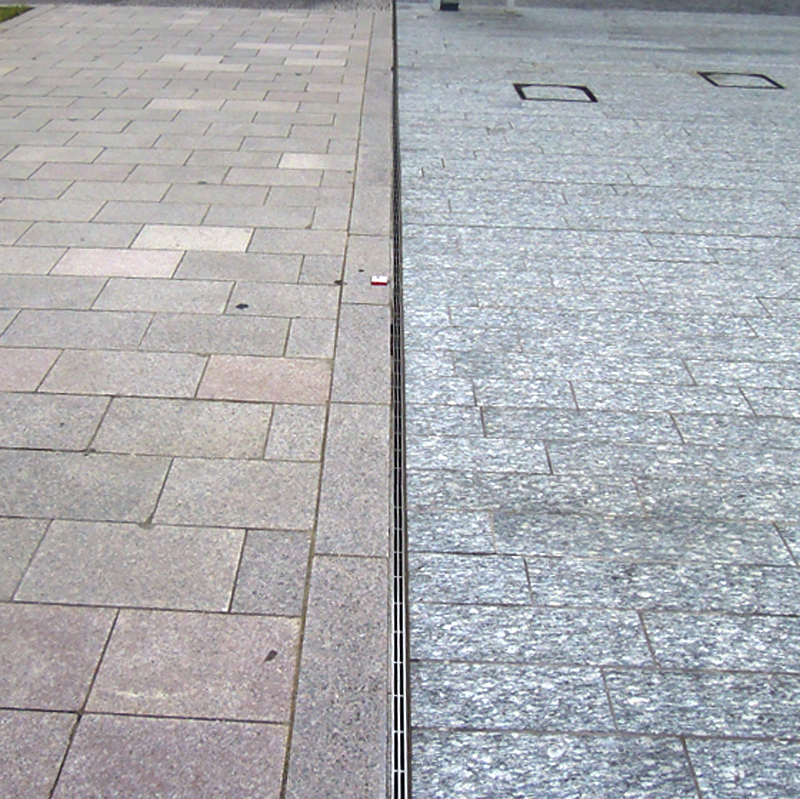

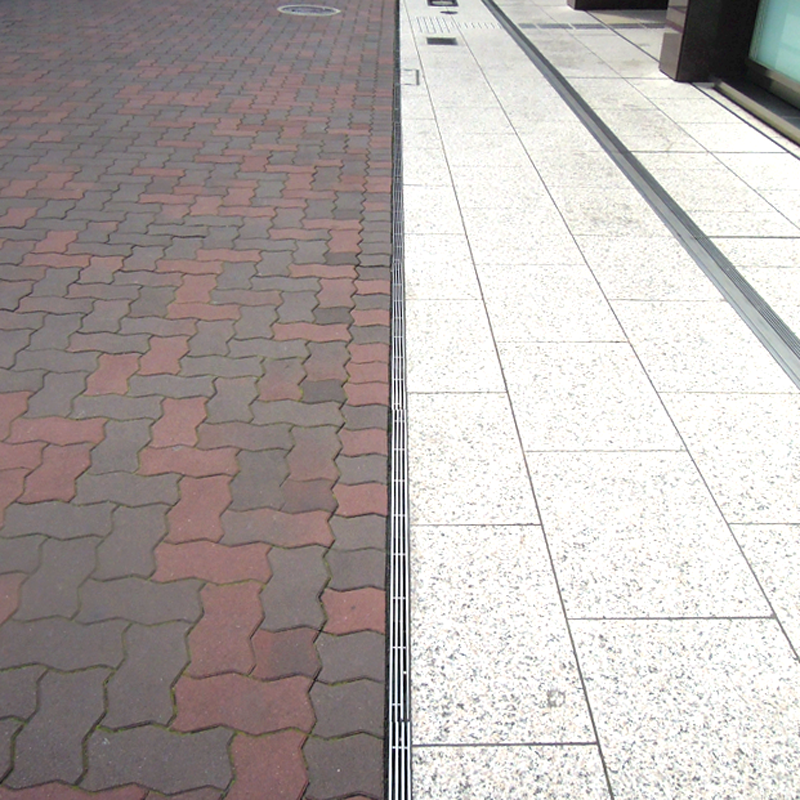

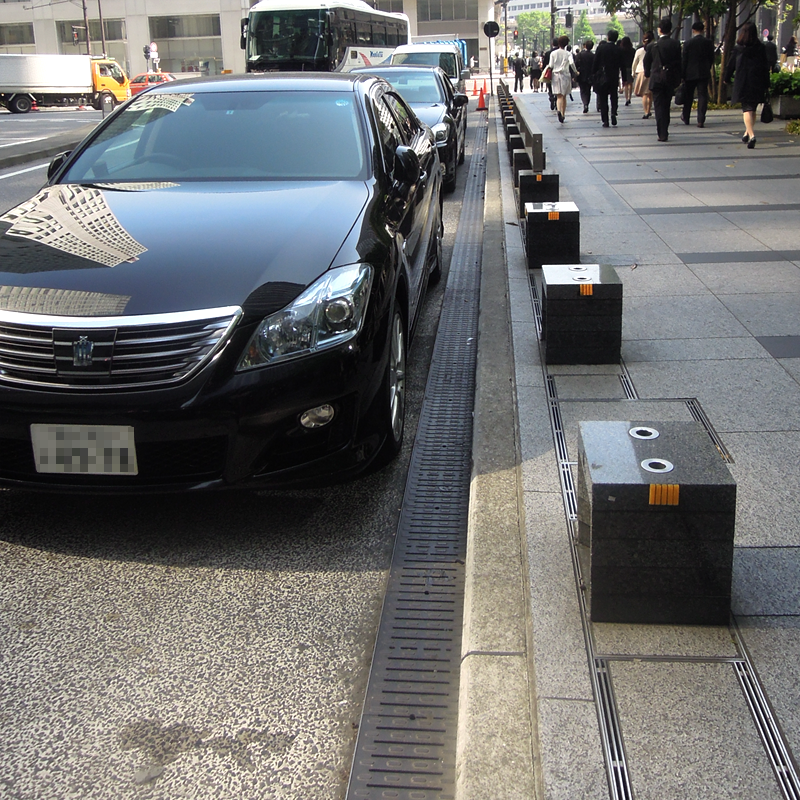

世界のあらゆる場所で、都市の排水を支えるACOドレイン

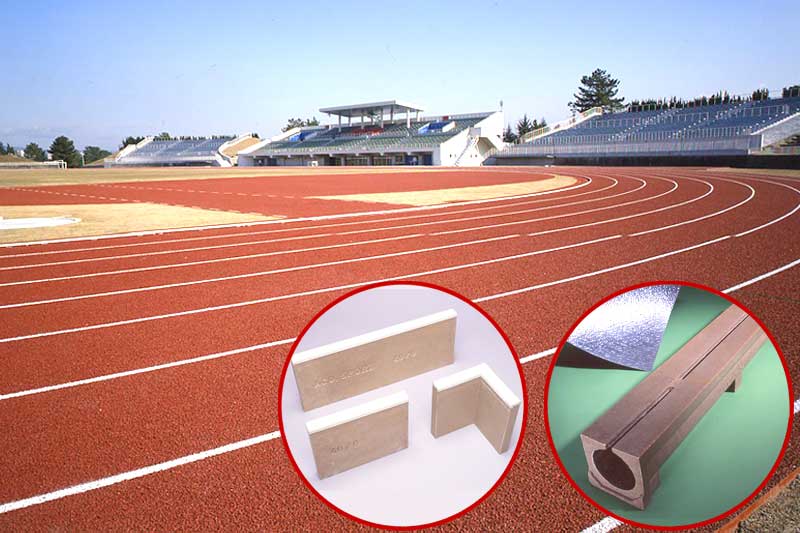

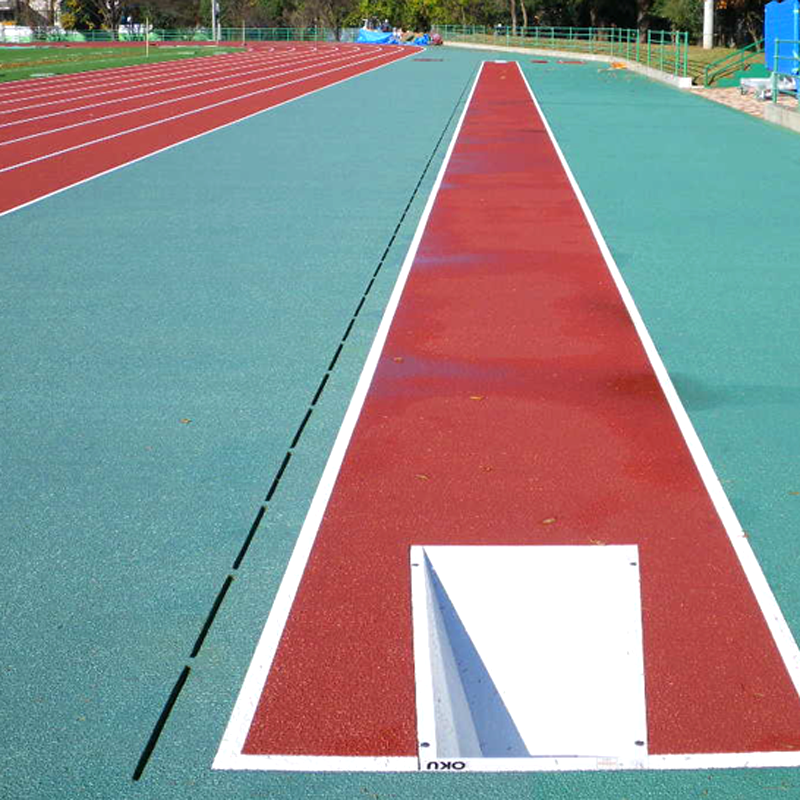

• 1972年ミュンヘン五輪から2008年北京五輪まで…
  歴代オリンピックのメインスタジアムに採用
• ヨーロッパを中心に、世界48ヶ国で圧倒的なシェア

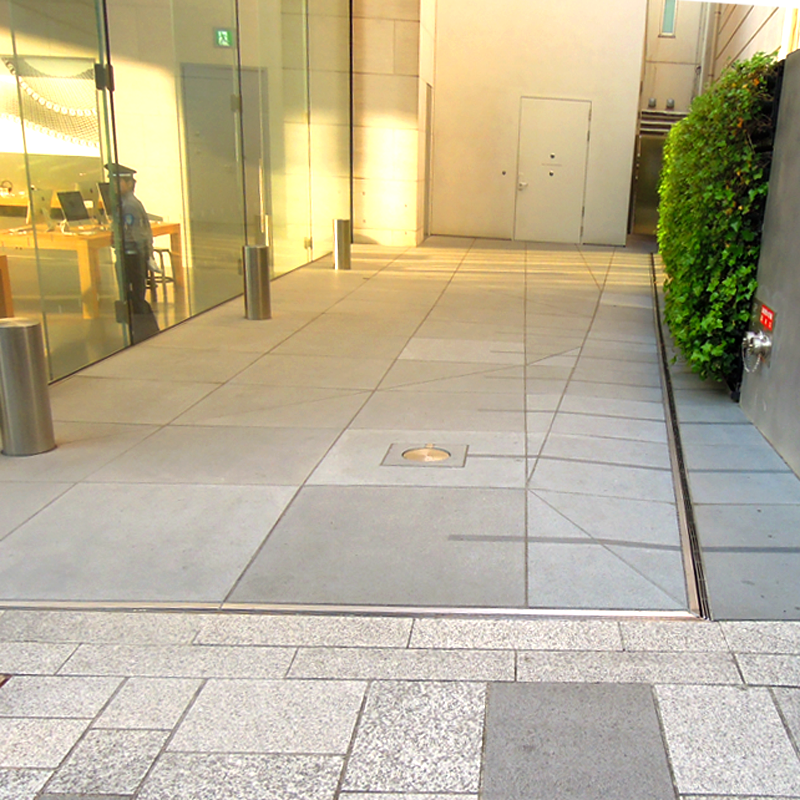

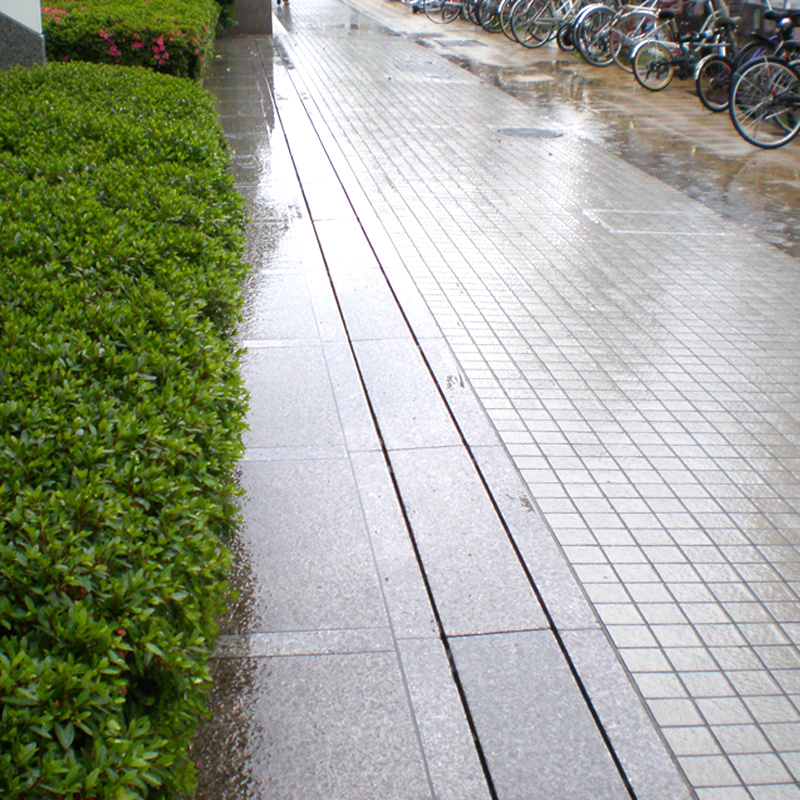

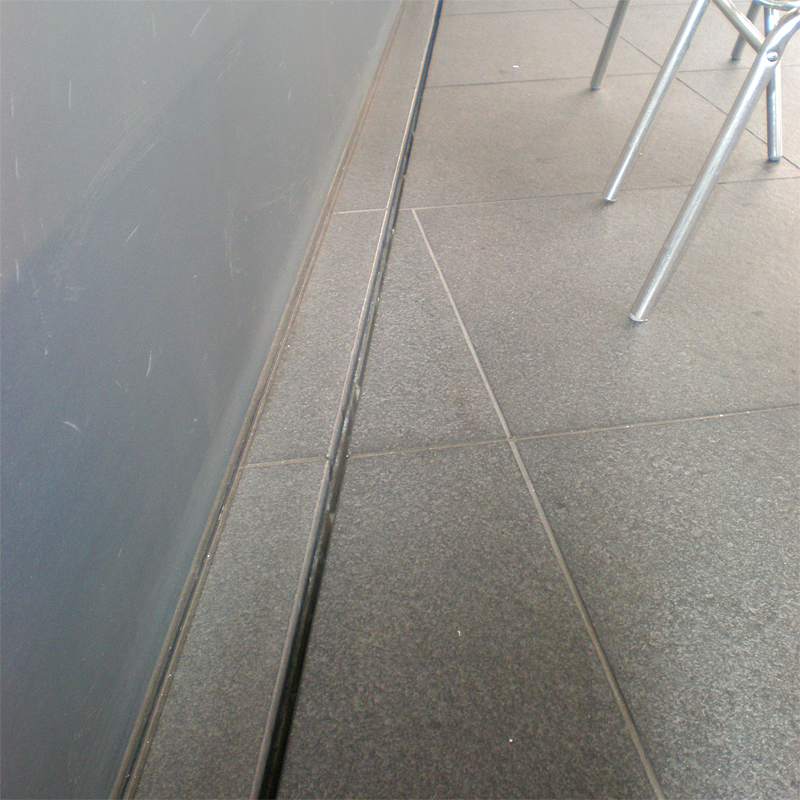

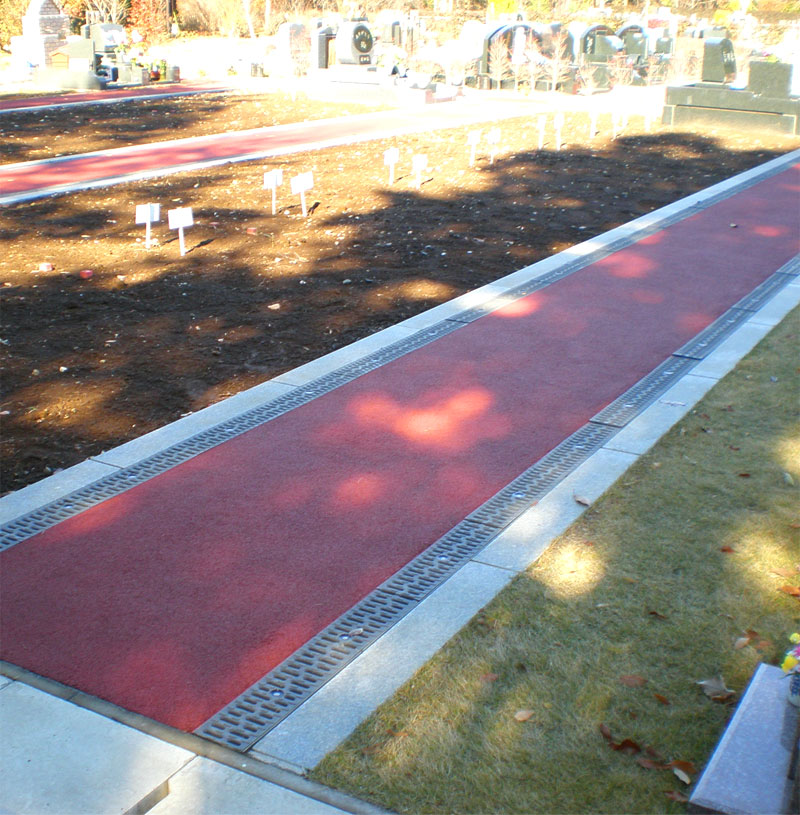

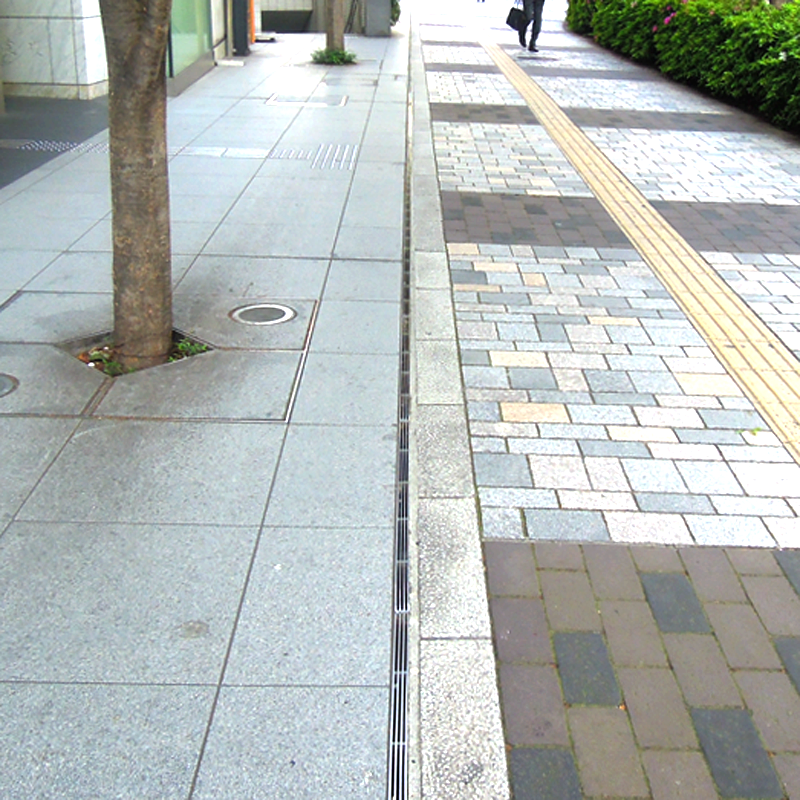

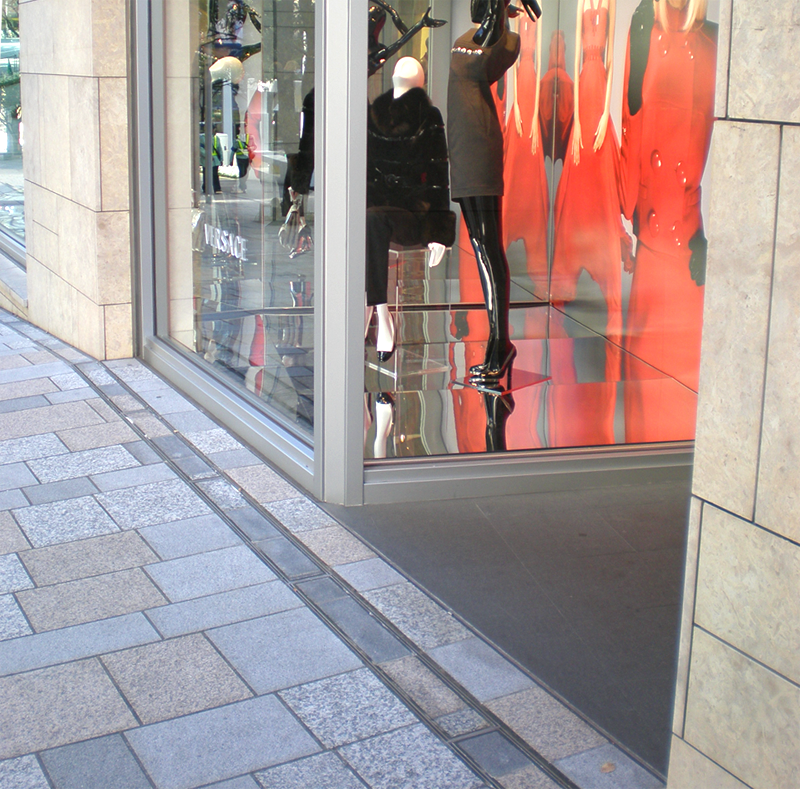

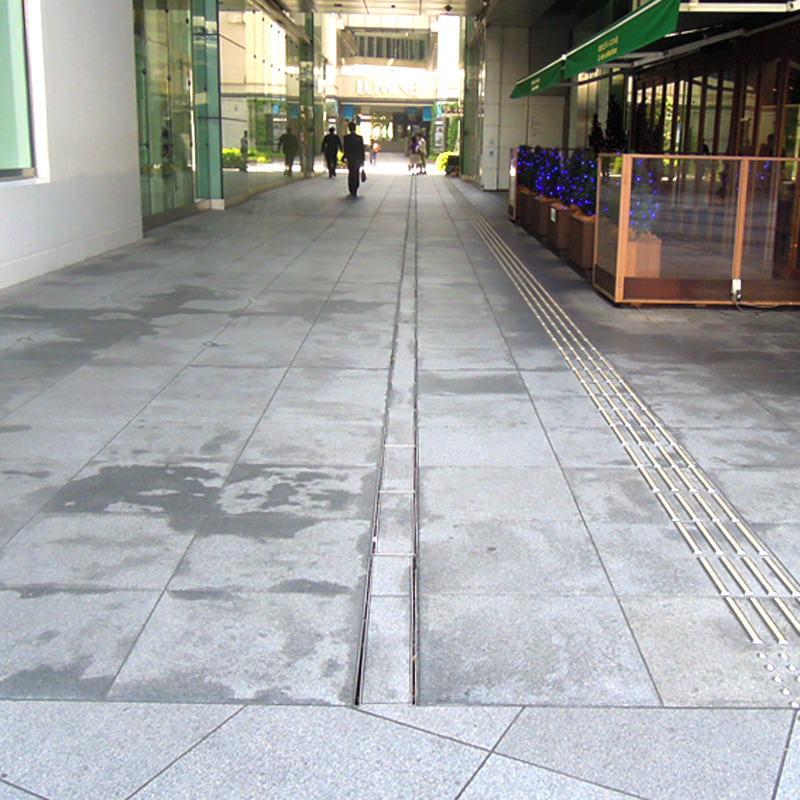

• 日本国内でも六本木ヒルズ、茨城県庁をはじめ
  上陸わずか3年で116件以上の実績
  国内の施工実績を見る

ACOドレインについてよくあるご質問

Q. チャンネルの素材「ポリマーコンクリート」とは何ですか？

ポリエステル（またはビニルエステル、エポキシ）と骨材（砕石、砂利、砂、フィラー材）からなる素材です。
従来のコンクリートの概念を打ち破った画期的な素材で、ACO製品最大の特徴とも言えます。
既存製品の半分の軽さで4倍の強度を実現し、水理効率も大幅に向上。
主流製品の重量は、平均20kg。
運搬やレイアウトが容易で、コストと工期の大幅削減が可能です。
ポリマーコンクリートについて詳しくはこちらのページで詳しくご紹介しています。

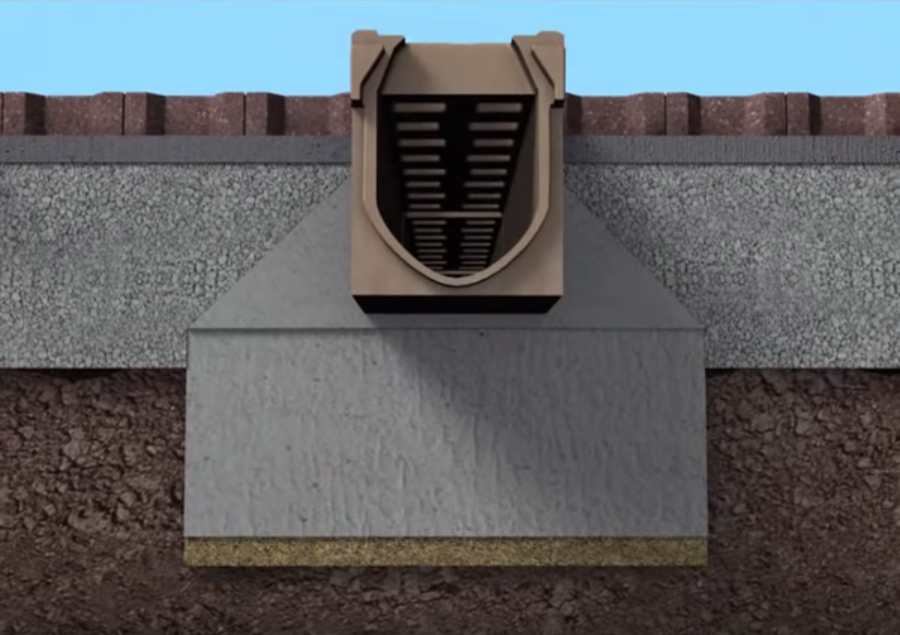

Q. 施工断面はどのようになっているのですか？

下記画像と動画をご参照ください。

Q. どのように施工するのか、イメージがわかないのですが。

動画をご用意しております。ぜひこちらをご参照ください。

ACOドレインの据え付け

ACOドレインは、オス・メス式のジョイント工法で施工がスピーディに！
工期は半分以下、必要人員も0.5人分削減可能です。

サンプとACOドレインの接合

ACOドレインには、プラスチック製パケットがチャンネル内のゴミをキャッチする、
「サンプユニット」を設置することができます。
ドレインとサンプの接合もとても簡単。
サンプに付属のゴム板をカッターでカットし、ドレインを据え付けるだけです。

サンプとACOドレインの90°接合

サンプに対して90°にドレインを接合することもできます。
サンプのサイドをカッターで切り込み、ドレインを据え付ければOK。

サンプへのパイプの取り付け(ボトム穴を利用する場合)

パイプは90°にも、斜めにも取り付け可能です。
100φVUを使用する場合は、ゴムリングを外してからシーリングモルタルで補強を行ってください。
(75φVUの使用をおすすめ致します。)

サンプへのパイプの取り付け(任意の高さを設定する場合)

パイプの取り付けは、ボトム穴部分だけでなく任意の高さも設定可能です。
任意の高さを設定する場合、両サイド利用可能です。

グレーチングの取り付け

グレーチングはワンタッチで簡単に取り付けできます。

グレーチングの取り外し

専用の器具を使い、簡単に取りはずしが可能です。

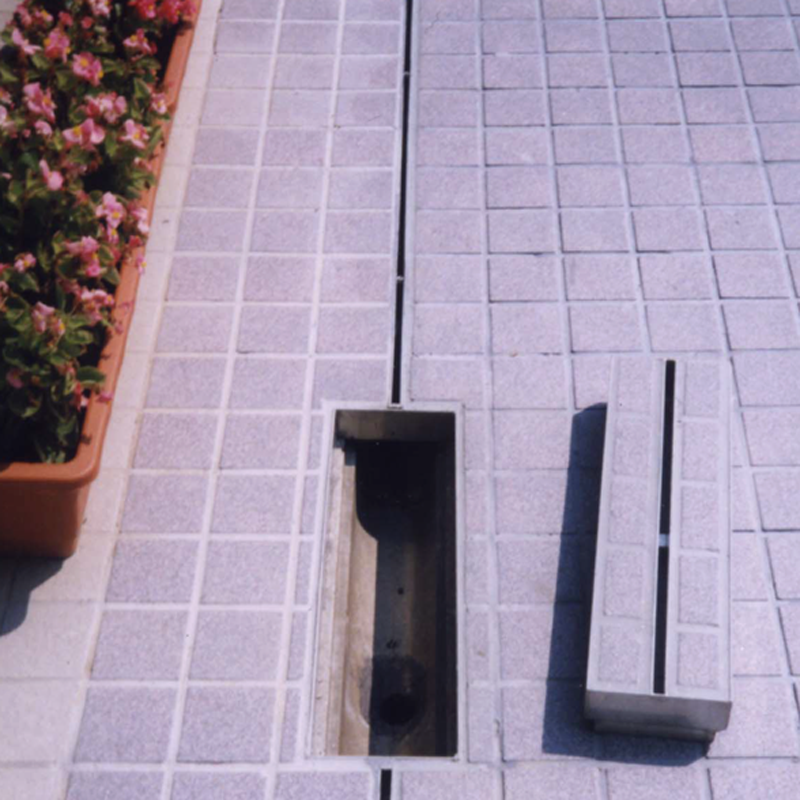

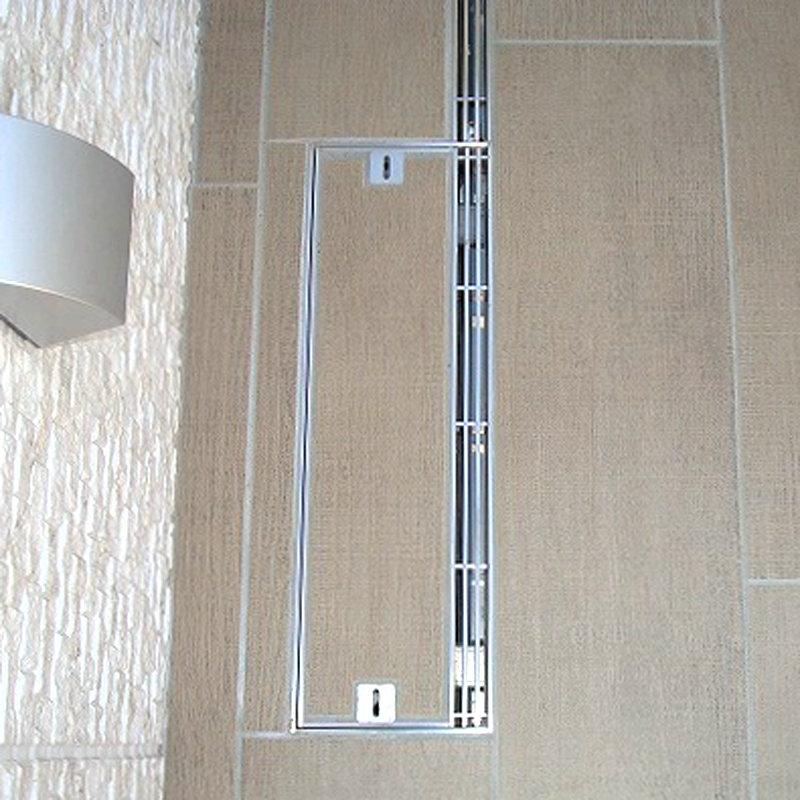

点検口へのブロックの設置

点検口には、チャンネルと同様、上部にブロックを設置できます。
上から見た際にチャンネルと一体化し、デザイン性も抜群です。

Q. メンテナンスはどのように行うのでしょうか。

通常のメンテナンスは、ホース等で水を流して頂くだけで結構です。
サンプ内パケットの泥は、ショベル等で定期的に取り除いてください。

Q. 化学薬品に対する耐久性はありますか？

ACO製品は、耐化学薬品についても優れた数値を示しています。
こちらから耐化学薬品性一覧表をご確認頂けます。

1960年代に初めて発売された製品は現在もなお、何ら問題なく使用されています。
またACO製品の主要素材であるポリマーコンクリートは、酸とアルカリの両方に対する耐性があります。
融雪剤や、防塵用剤の塩化カルシウム、塩化ナトリウムの影響を受けません。

Q. 製品はどこで生産されていますか？

主流製品はイギリス、ドイツを始めとするヨーロッパのACO自社工場にて、徹底した品質管理のもの生産されています。
ヨーロッパ基準の厳しい品質・安全テストをパスした製品は、さらに日本国内でも独自の品質検査を実施。
IS基準の3倍の強度が実証されています。
また、載荷試験、流量試験も国内で独自に行っています。
ACO製品の品質について詳しくはこちらもご覧ください。

※ブリックスロットなど一部の製品は、ACO社の許諾のもと、日本で生産しています。

Q. 詳しい製品カタログや、図面を送ってもらうことはできますか？

ACO製品の資料はこちらからご請求ください。
またこちらからメールアドレスをご登録頂くと、
ACO製品の図面データをダウンロードして頂けます。
ぜひご利用ください。

Q. 流量に対してドレインを選択することはできますか？

降雨強度・透水係数・面積・勾配等をお知らせ頂ければ、弊社で計算可能です。
詳細はお気軽にお問い合わせください。

Q. すべてグレーチングとチャンネル（排水溝）がセットになっているのですか？別売りは可能ですか？

基本的にはグレーチングとチャンネル（排水溝）セットでのご提供となります。
別売りをご希望の場合はお問い合わせください。
